Bohrfraser 450x200x460 mm

Bohrfraser 450x200x460 mm

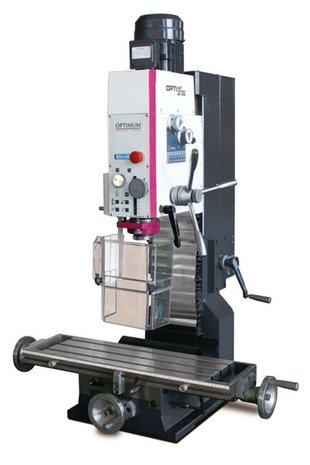

Universal-Präzisionsbohrmaschine mit Getriebe und digitaler Drehzahlanzeige.
Trumpf:
Spindelaufnahme MAS403 BT30
Digitale Anzeige der Spindeldrehzahlen LED
Einfacher mechanischer Werkzeugwechsel mittels eines Kipphebels
Bohrfräskopf im Winkel +/- 60° einstellbar
Mit benutzerfreundlichem Bedienfeld
Integrierte Abhörfunktion
Maschine komplett montiert
Merkmale:
Äußerst stabiler Fräskopf
Präzision beendet
Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Spindel gemessen
Maschinenbeleuchtung

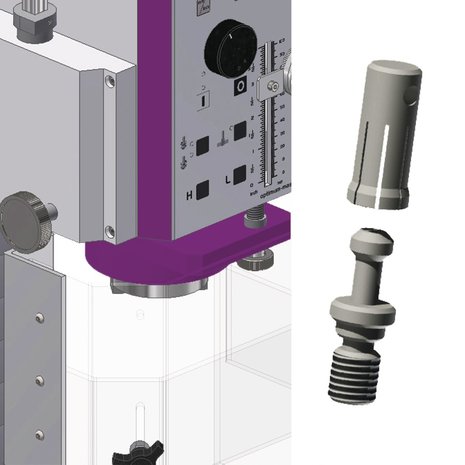

Mechanisches Schnellwechselsystem, für Spannhalter mit Anzugsbolzen BT30x45°
Handrad für feine manuelle Zuführung
Alle Führungen sind geschärft und handgeschabt (Ölsammlung zur Schmierung)
Die Wellen sind mit Schrägkugellagern ausgestattet, spielfreie Einstellung
Gerade / Linkslauf
Solide und präzise Schwalbenschwanzausführung mit einstellbaren Keilführungen in den 3 Achsen
Leiser, leistungsstarker Motor mit zwei Geschwindigkeiten von 1,1/1,5 kW.
Großdimensionierter Spannhebel für kraftvollen Spindelanzug
Massiver und präzise geschliffener Kreuztisch mit T-Nuten und Kältemittelkante
Metall-Lachsschwanzschutz für die Z-Achse
Gegengewicht verhindert, dass die Z-Achse aus der Position fährt
Bedienerfreundliches Bedienfeld mit Fingerkontakten zur Aktivierung der Touch-Funktion sowie ein Drehknopf zur Einstellung der Bohrtiefe in mm/Zoll und zum Setzen des Nullpunkts.

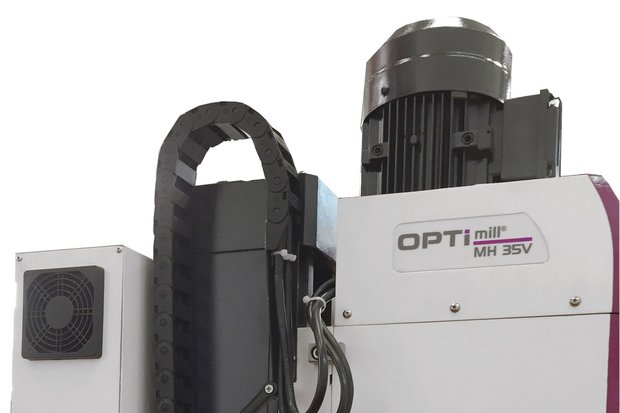

Kabel verlaufen in einem Kabelkanal vom Bohrkopf zur Säule
Mit separatem übersichtlichem Schaltschrank
Sicherungen:
Benutzerfreundliche Bedientasten mit separatem Start- und Stopp-Taster und separatem Not-Aus
Leerlaufspannung
Massives Bohrschild Doppelfenster, ausgestattet mit Sicherheitsschalter
Abschließbarer Hauptschalter
Standardmäßig geliefert mit:
Bedientasten
Niederländisches Handbuch, Beschriftungen, CE-Kennzeichnung und CE-Zertifikat gemäß der Maschinenrichtlinie 2006/42/CE und der EMV-Richtlinie 2014/30/CE.
Tipp: Lieferung ohne Stecker nach EN50178. Diese Maschine ist mit einer BT30-Spindel ausgestattet, um Ihre Halterungen spannen zu können, müssen Sie Anzugsbolzen verwenden, 790003068 vergessen Sie nicht, diese mitzubestellen
Spannung V 3x400
Leistung kW 1,1/1,5
Bohrerkappe aus Stahl S235JR mm 32
Bohrleistung im Dauereinsatz S235JR mm 28
Maximale Fräsleistung Flachfräser mm 80
Maximale Fräsleistung Fingerfräser mm 28
Spindelaufnahme BT30
Auslass mm 215
Bohrtiefe mm 90
Kopf schwenkbar ° +/-60
Anzahl der Drehzahlen 2 x 6
Spindeldrehzahl min-1 220-3100
Strecke X-Achse mm 450
Strecke Y-Achse mm 200
Weg Z-Achse mm 460
Abmessungen Tisch (B x T) mm 750x210
Abmessungen T-Nuten/Abstand mm 12/3/63
Maximal belastbares Gewicht kg 170
Gewicht kg 316,00

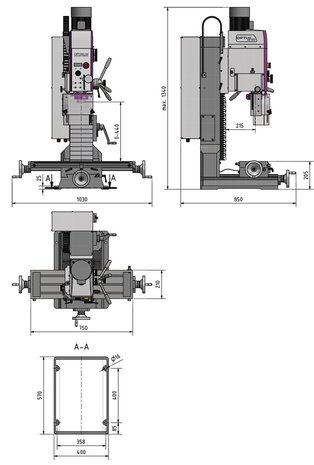

Abmessungen (L x B x H) mm 850x1.030x1.340
