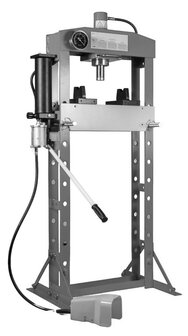

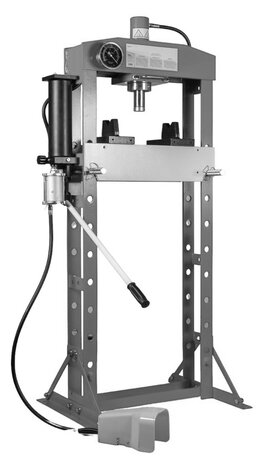

Hydraulische pneumatische Presse 20T mobiler Zylinder
Vorteile:
Bedienung mit Druckluft (Fußpedal) und von Hand (Hebel)
Seitlich beweglicher Zylinder ermöglicht das Pressen näher an den Rand des Rahmens. Nützlich beim Pressen an der Seite von großen Werkstücken
Zuverlässiger Pumpenmechanismus mit doppelter Geschwindigkeit
Lieferung mit 2 Pressblöcken (V-Blöcken)
Optionaler Stempelsatz
Kapazität und Abmessungen:
Kapazität: 20 Tonnen
Vertikaler Verlauf des Zylinders: 185 mm
Horizontaler Verlauf des Zylinders: 176 mm (beweglicher Zylinder)
Abstand des Arbeitstisches zum Zylinderkopf: min. 38 mm - max. 918 mm
Abstand des Arbeitstisches vom Boden: min. 273 mm - max. 1153 mm
Bettbreite / Abstand zwischen den Beinen: 510 mm
Merkmale:
Manuelle und pneumatische Bedienung:
Die hydropneumatische Pumpe wird durch Druckluft über das Fußpedal gesteuert und sorgt für Kraft und Geschwindigkeit während des Betriebs. Es ist keine manuelle Kraft erforderlich.
Pumpe mit 2 Geschwindigkeiten: eine hohe Geschwindigkeit, wenn sie sich unbelastet dem Werkstück nähert, und eine langsamere Geschwindigkeit während des Pressens. Die Geschwindigkeit wird bei Gegendruck automatisch reduziert.
Die Pumpe kann auch manuell mit einem Hebel betätigt werden, um präzise und genau zu arbeiten
Der Grundrahmen, auf den alle Kräfte während des Pressens einwirken, ist vollständig aus einem massiven Rahmen geschweißt, was die Stärke und Langlebigkeit der Presse erhöht. Wir verwenden keine Bolzen oder Schrauben für die Montage der Presse.
Der Arbeitstisch wird von 2 robusten Sicherungsstiften mit Sicherheitsklammern getragen, wobei der Arbeitstisch auf den Stiften ruht. Dies erleichtert die Höhenverstellung des Tisches, ohne dass die Stifte hängen bleiben.
Pumpe mit Überlastventil
Abnehmbarer Zylinderkopf (Innendurchmesser der Halterung: 25 mm). Dadurch ist es möglich, das optionale Stanzset oder andere Pressformen und Klappmesser an den Kopf anzuschließen (Art. 754758311)
Druckluft-Arbeitsdruck: 7,5 bis 8,5 bar und Luftdurchsatz: 200 l/min
Druckluftventil mit manueller Betätigung und Anschluss mit EURO-Stecker
Im Lieferumfang enthalten:
Pneumatisches Fußpedal für den Betrieb mit Druckluft
Satz V-Blöcke zum Richten oder Pressen von Wellen, Stangen und Rohren. Abmessungen eines V-Blocks: Länge 195 mm, Breite 125 mm, Höhe 105 mm
Manometer mit Anzeige der Presskraft
Mit Hydrauliköl vorgefüllt
Einfache Montage: Die Presse wird in einem Stück geliefert. Lediglich die 2 seitlichen Stützbeine werden bauseits montiert
Optionale Kompressoren:
Kompressor Silent, 50-Liter-Tank 1,1 kW mit Durchflussrate 280 Liter/Minute (8551403106)
Kompressor Silent, 100-Liter-Tank 2,2 kW mit Durchflussrate 480 Liter/Minute (8551403108)
Kompressor 100-Liter-Tank 2,2 kW mit Durchflussrate 480 Liter/Minute (8551404000)
Kompressor 200-Liter-Tank 2,2 kW mit Durchflussrate 300 Liter/Minute (8551404010)
Optionen:
Satz mit 8 runden Stempeln von 10 bis 30 mm, zum Bearbeiten von Buchsen, Dichtungen, Wälzlagern usw. (Art. 754758311) Lieferung mit Adapter.
Schutzgitter aus Stahl, als Schutz beim Pressen wegfliegender Werkstücke (Art. 757170223)
Hydrauliköl (Art. 790030046). Öltank mit Füllmenge: 950 ml.
Umfangreiches Sortiment an Stoßräumnadeln und Führungsbuchsen zum Eindrücken von Keilnuten von 2 bis 25 mm. (z.B.: 10mm: Art. 790008653). Kontaktieren Sie unsere Produktspezialisten für die richtige Auswahl dieses Zubehörs.
Alternative Pressen:
Hydraulische Presse 15 Tonnen mit manueller Steuerung (Art. 757170150)
Hydraulische Presse 20 Tonnen mit Hand- und Fußsteuerung (Art. 757170154)
Hydraulische Presse 30 Tonnen mit Hand- und Fußsteuerung (Art. 757170155)
Hydraulische Presse 50 Tonnen mit Hand- und Fußsteuerung (Art. 757170156)
Hydraulische Pneumatikpresse 20 Tonnen (Art. 757170220)
Hydraulische Pneumatikpresse 30 Tonnen (Art. 757170300)
Hydraulische Pneumatikpresse 50 Tonnen (Art. 757170520)
Hydraulische Pneumatikpresse 75 Tonnen (Art. 757170075)
Art der Presse: hydropneumatischer Betrieb
Zylinder 185
Kopf des Zylinders G mm 185
Anzahl der Geschwindigkeiten 2
Erforderlicher Luftdruck 7,5 bar
Luftdurchsatz l/min 200
Kapazität t 20
Rate mm 185
Geschwindigkeit U/min m/min 270
Abwärtsgeschwindigkeit unter Druckm m/min 50
Ohne Druck runterfahrenm m/min 200
Mobiler Zylinder

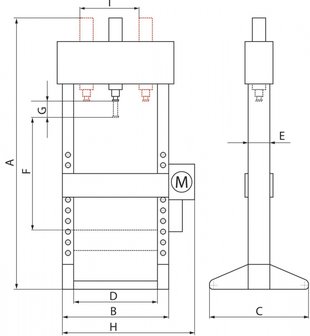

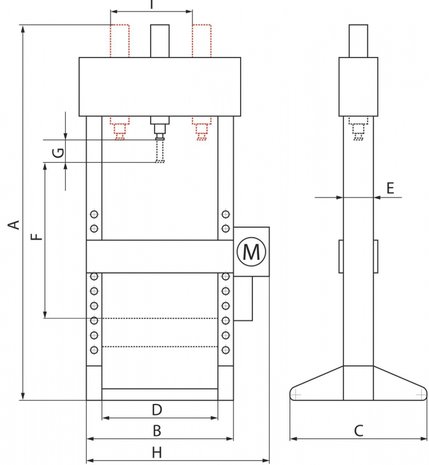

Abmessungen
A mm 1619
B mm 730
C mm 560
D mm 510
Zylinderdurchmesser mm 48
E mm 168
F min.mm 38
F max.mm 918
H mm 822
Ich mm 176
L1 mm 1203
L2 mm 323
Gewicht kg 106,50
Abmessungen (L x B x H) mm 730 x 560 x 1619
